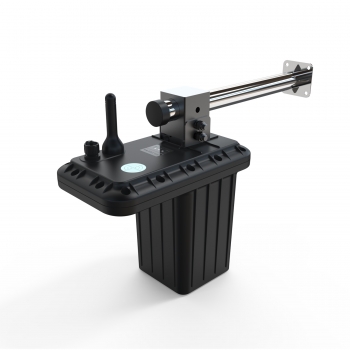

一體化圖像液位監測儀，是一款基于4G通信的智能型監測終端，在結構上采用一體化設計理念，高性能、低功耗，采用雷達+壓力雙液位測量技術，實現窨井液位無盲區測量；同時具有圖像采集功能，實現管網可視化輔助診斷；集數據采集、存儲、控制、通信和遠程管理等功能于一體。產品應用場景主要包括：對穩定性和防水要求高的排水在線監測；對防水、防爆、供電、安裝維護要求高的窨井（水位、水質）在線監測。
產品特點
1.功能：采用雷達+壓力雙液位測量技術，實現窨井液位無盲區測量；同時具有圖像采集功能，實現管網可視化輔助診斷；
2.一體化設計：主機內置雷達水位傳感器、壓力水位傳感器；圖像傳感器、補光燈模組；
3. 低功耗設計：嵌入式軟硬件整體低功耗，先進的電源管理策略及科學的工作模式切換；
4. IP68防水和防爆功能，不懼水淹，可用于易燃易爆環境；
5. 支持PC端和手機APP配置、維護；
6. 4G通信模式；
7. 支持多中心上報，支持?jǐn)帱c(diǎn)數據續傳；
8. 一體化結構設計，內置供電，傳輸，方便現場安裝調試；
9.具有RS485對外接口，可對接不同的流量、水質傳感器；
產品應用
技術參數
產品特點
1.功能：采用雷達+壓力雙液位測量技術，實現窨井液位無盲區測量；同時具有圖像采集功能，實現管網可視化輔助診斷；
2.一體化設計：主機內置雷達水位傳感器、壓力水位傳感器；圖像傳感器、補光燈模組；
3. 低功耗設計：嵌入式軟硬件整體低功耗，先進的電源管理策略及科學的工作模式切換；
4. IP68防水和防爆功能，不懼水淹，可用于易燃易爆環境；
5. 支持PC端和手機APP配置、維護；
6. 4G通信模式；
7. 支持多中心上報，支持?jǐn)帱c(diǎn)數據續傳；
8. 一體化結構設計，內置供電，傳輸，方便現場安裝調試；
9.具有RS485對外接口，可對接不同的流量、水質傳感器；
產品應用
技術參數
| 名稱 | 規格 |
| 型號 | AIFLI-3900V-L |
| 測量原理 | 采用雷達+壓力雙液位測量技術，實現窨井液位無盲區測量；同時具有圖像采集功能，實現管網可視化輔助診斷； |
| 傳感器 | 內置雷達水位傳感器、壓力水位傳感器 |
| 通訊方式 | 4G |
| 液位量程 | 量程0~12m；（無盲區） |
| 液位分辨率 | 1mm |
| 圖像分辨率 | 30W像素（640*480） |
| 配置方式 | 服務器遠程配置，本地配置 |
| 電池參數 | 電池規格可選（12V,100AH可充鋰電池/14.4V、114AH一次性可更換電池） |
| 測量頻率 | 采集、傳輸頻率可設置，頻次可設置為1分鐘測量1次，根據閾值自動切換采集和傳輸頻率 |
| 數據存 | 本地可緩存5年以上的監測數據，支持?jǐn)帱c(diǎn)續傳 |
| 工作溫度 | -30~70℃ |
| 精度 | ±3mm |
| 防護等級 | IP68，防爆，防腐 |
| 上傳信息 | 傳感器數據，溫度，電量值 |
